دسته بندی: تخلیه بار الکتریکی

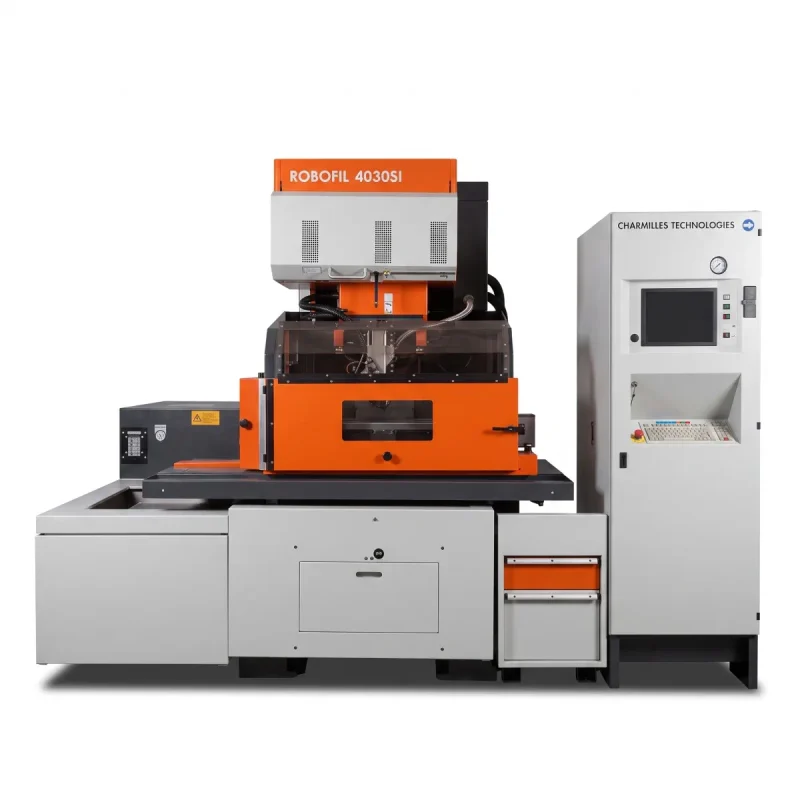

برند: Charmilles
مشخصات ماشین:
مدل ماشین:
4030SI
سال ساخت:
2003
وضعیت:
کارکرده
کشور سازنده:
سوئیس
مشخصات ماشین
ابعاد و فونداسیون
| ابعاد کلی دستگاه (عرض × عمق × ارتفاع) | 2540 × 2520 × 4200 میلی‌متر |
|---|---|
| حریم کارگاهی دستگاه (فضای بهینه عملیاتی) | 4.81 × 3.78 متر (حداقل 18.2 متر مربع) |
| وزن خالص دستگاه (بدون آب) | 3200 کیلوگرم |
| وزن کاری دستگاه (مخزن پر از آب) | 4170 کیلوگرم |
| ماکسیمم وزن فشار برزمین | 0.25 دکا نیوتون بر میلی‌متر مکعب روی ۳ پایه، 0.25 دکا نیوتون بر میلی‌متر مکعب روی ۴ پایه |
| ابعاد کابین برق و ژنراتور (H x W x D) | 600 × 650 × 2100 میلی‌متر |
ظرفیت کارگیر
| حداکثر ابعاد قطعه‌کار (عرض × عمق × ارتفاع) | 1260 × 685 میلی‌متر |
|---|---|
| حداکثر وزن مجاز قطعه‌کار | 800 کیلوگرم |
| حداکثر ارتفاع قطعه‌کار جهت عبور از بین نازل‌ها | 360 میلی‌متر |
| ارتفاع غوطه‌وری قطعه‌کار (Immersion) | 150mm |
کورس حرکتی و دقت
| کورس حرکتی محورهای اصلی (Z/Y/X) | 158 × 398 × 448 میلی‌متر |
|---|---|
| کورس حرکتی محورهای کله‌گی (V/U) | ±48mm (در هر دو محور) |
| دقت تفکیک‌پذیری محورها (Resulotion) | 0.5µm |
| نرخ سرعت پیشروی محورها | ۱۵ میلی‌متر بر ثانیه |
سیستم سیم برش ( Wire feed )
| سرعت مصرف سیم (wire feed) | قابل تنظیم از ۲ تا ۱۵ متر بر دقیقه |
|---|---|
| نیروی کشش سیم (wire tension) | قابل تنظیم از ۳ تا ۳۰ نیوتن |
| سیم‌کن اتومات (automatic threading) | مناسب برای سیم‌های از ۰٫۰۵۰ تا ۰٫۳۰۰ میلی‌متر |
| سیستم ترمیم مجدد سیم پس از پارگی (automatic rethreading) | مناسب برای سیم‌های از ۰٫۰۷۰ تا ۰٫۳۰۰ میلی‌متر |
| حداکثر ارتفاع مجاز برای سیم‌کردن خودکار | 300 میلی‌متر |
| حداقل قطر سوراخ استارت برای سیم‌دهی اتوماتیک | 0.3mm (با سیم سایز 0.25) |
| زاویه مخروطی (Taper Angle) | قابل تنظیم از °0 تا °30 |
دی الکتریک و مخازن
| وزن مخزن اصلی (خالی / پر) | 490 کیلوگرم / 1390 کیلوگرم |
|---|---|
| حجم کل مخزن آب | 900 لیتر |
| ابعاد محیط کارگیر (working tank) | 435 × 760 × 1355 میلی‌متر |
| سیستم فیلتراسیون | ۱۶ عدد کارتریج کاغذی |
| ظرفیت مخزن کاری | 430lit |
| سطح مجاز آب مخزن کاری (Min/Max Level) | 230 تا 395mm |
سیستم خنک کاری
| کنترل فشار پاشش و شست‌وشو | قابل تنظیم از ۰ تا ۲۰ بار |
|---|---|
| جریان نامی ورودی (در ولتاژهای مختلف) | ۱۸ آمپر (در ۳۸۰ ولت) / ۱۷ آمپر (در ۴۰۰ ولت) |
| وزن کابین برق | 270 کیلوگرم |
| تلرانس ولتاژ مجاز | ±10٪ |
| قطع لحظه‌ای مجاز (Micro-breaks) | 4ms |
| نوع ژنراتور (Generator Type) | Isopulse |
| ظرفیت حافظه برنامه‌ها (Memory Capacity) | 3M6(برنامه 112) |
| مدت زمان حفظ نرم‌افزار | 200 ساعت (شارژ باتری) |
پاشش و شستشوی دی الکتریک
| 204V | 33.5A |
|---|---|
| 220V | 31A |
| 240V | 28.3A |
| 380V | 18A |
| 400V | 17A |
| 420V | 16.2A |
| 440V | 15.5A |
| 480V | 14.2A |
| 575V | 11.9A |
مشخصات برق ورودی و ژنراتور
| ولتاژ ورودی سه فاز | ۳۸۰ تا ۴۰۰ ولت |
|---|---|
| فرکانس شبکه برق | 50 یا 60Hz |
| ضریب توان (کوسینوس فی) | 0.8 |
| مجموعه توان مصرفی | 12KVA |
| دبی مصرفی هوا | 1 لیتر در دقیقه |
جریان مصرفی در ولتاژهای مختلف
| حداقل دبی آب | 4 لیتر در دقیقه |
|---|---|
| محدوده فشار | بین 2 تا 5 بار |
تغذیه هوا
| فشار هوای ورودی | 6 تا 7 بار |
|---|---|
| رطوبت نسبی مجاز کارگاه | 40 تا 80 درصد |
شرایط محیطی مجاز کارگاه
| دمای بهینه برای بالاترین دقت ماشین‌کاری | 20±1 ∘C |
|---|---|
| محدوده دمای مجاز برای کارکرد تجهیزات | 15 تا 30 درجه سانتی‌گراد |
| حداکثر آلودگی صوتی دستگاه | 78Db (A) |
| مدت زمان پایدارسازی حرارتی دستگاه | ۳ ساعت |

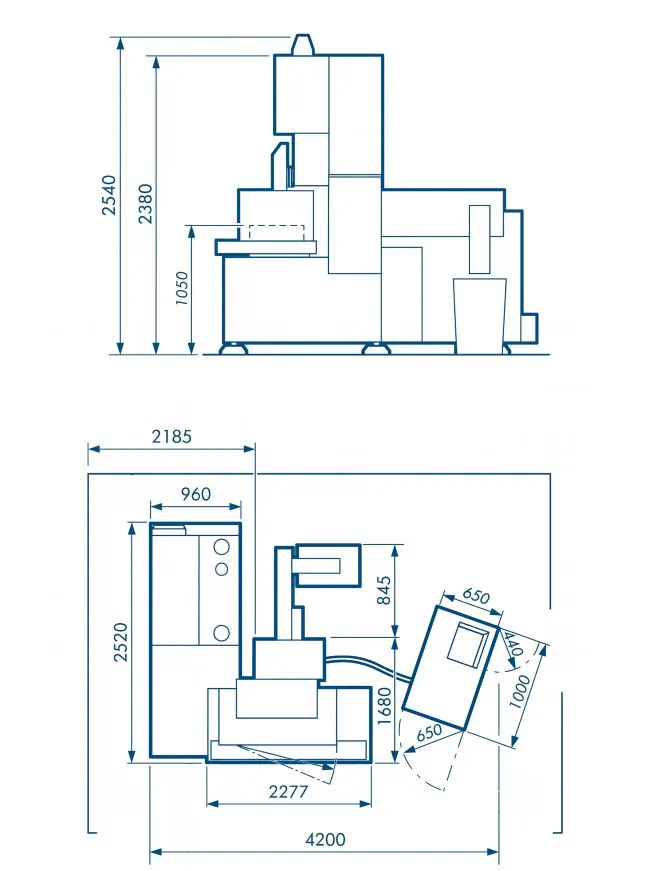

مشخصات ابعادی ماشین
