دسته بندی: تخلیه بار الکتریکی

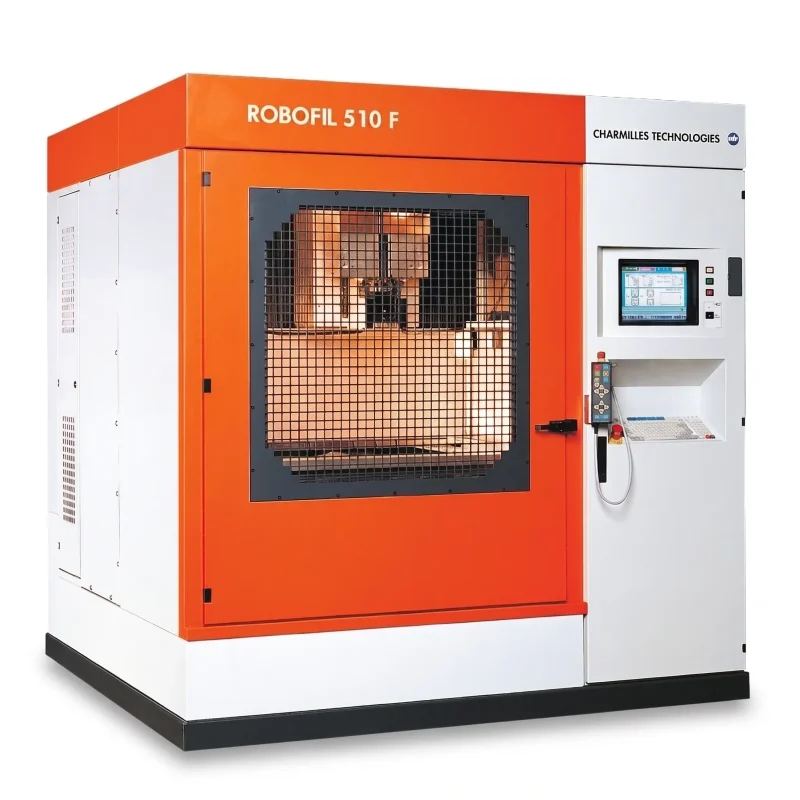

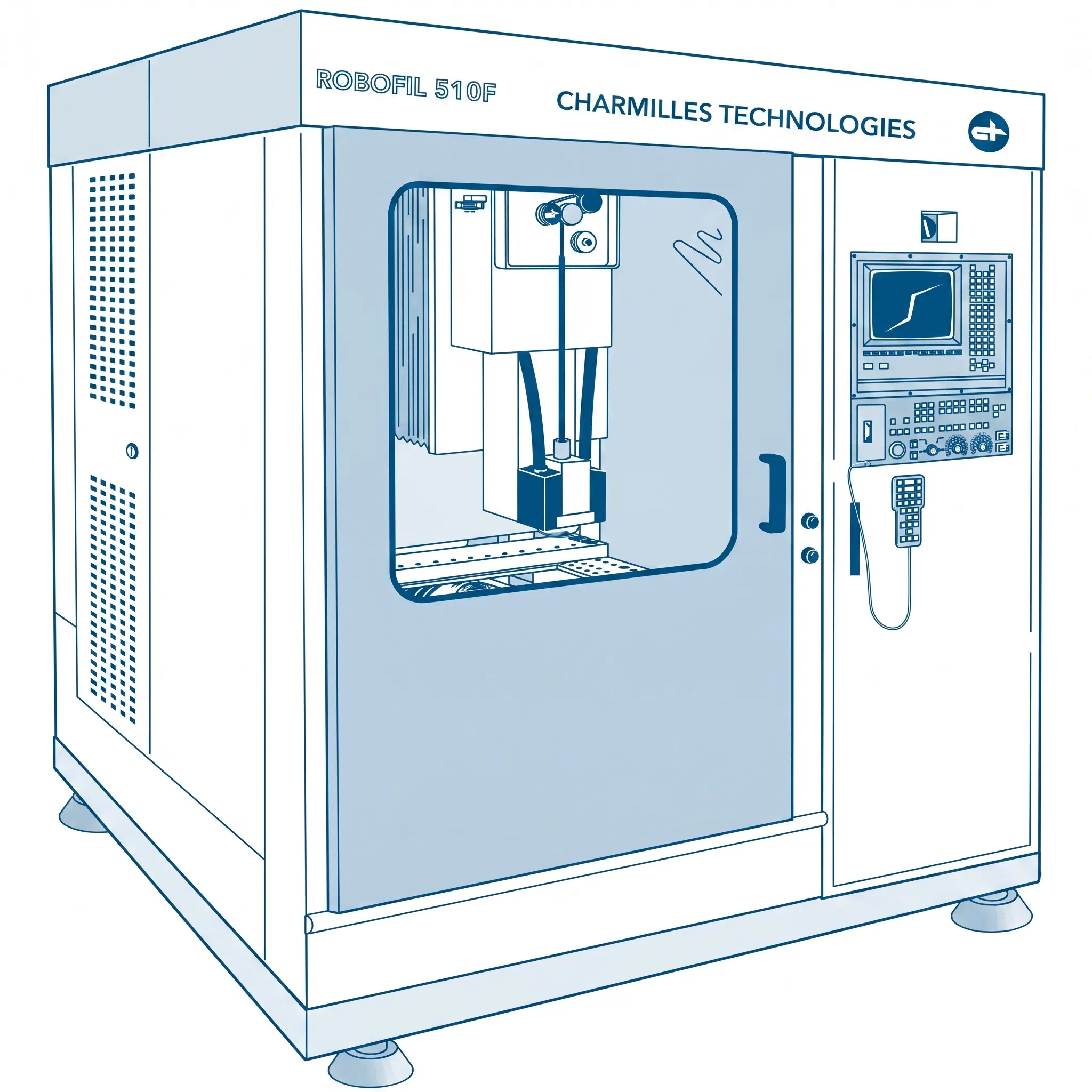

برند: Charmilles
مشخصات ماشین:
مدل ماشین:
510F
سال ساخت:
2003
وضعیت:
کارکرده (بازسازی شده)
کشور سازنده:
سوئیس
مشخصات ماشین
ابعاد و فونداسیون
| مدل ماشین | پاششی |
|---|---|
| ابعاد کلی دستگاه (عرض × عمق × ارتفاع) | 2250 × 2100 × 2100 میلی‌متر |
| وزن خالص دستگاه (بدون آب) | 3350 کیلوگرم |
| وزن کاری دستگاه (مخزن پر از آب) | 3800 کیلوگرم |
ظرفیت کارگیر
| حداکثر ابعاد قطعه‌کار (عرض × عمق × ارتفاع) | 400 × 700 × 1200 میلی‌متر |
|---|---|
| حداکثر وزن مجاز قطعه‌کار | 2000 کیلوگرم |
| مکانیزم در قسمت کارگیر ماشین | کابین مجهز به یک درب لولایی بازشو |
کورس حرکتی و دقت
| کورس حرکتی محورهای اصلی (Z/Y/X) | 400 × 400 × 700 میلی‌متر |
|---|---|
| کورس حرکتی محورهای کله‌گی (V/U) | 250 × 400 میلی‌متر |
| قابلیت زاویه زنی (Taper) | 30± درجه در ارتفاع 400 میلی‌متری |
| سیستم فیدبک و سنجش موقعیت | Linear scales |
| دقت تفکیک‌پذیری محورها (Resulotion) | 0.5µm |
| نرخ سرعت پیشروی محورها | 0 تا 900 میلی‌متر بر دقیقه |
| سیستم حفاظتی محورها | X, Y, U, V, Z |
سیستم سیم برش ( Wire feed )
| سایز گاید استاندارد | 0.25mm |
|---|---|
| سرعت مصرف سیم (wire feed) | قابل تنظیم از 0.2 تا 15 m/min |
| نیروی کشش سیم (wire tension) | قابل تنظیم از 0 تا 3 daN |
| سیم‌کن اتومات (automatic threading) | پشتیبانی از سیم‌های سایز: 0.2 / 0.25 / 0.3 mm |
| سیستم ترمیم مجدد سیم پس از پارگی (automatic rethreading) | پشتیبانی از سیم‌های سایز: 0.2 / 0.25 / 0.3 میلی‌متر |
| حداقل قطر سوراخ استارت برای سیم کردن اتوماتیک | 2 میلی‌متر |
| حداکثر ارتفاع مجاز برای سیم‌کردن خودکار | 300 mm (با سیم سایز 0.25) |
| استاندارد قرقره سیم‌های قابل استفاده | 1.6 کیلوگرم (K100)، 15.7 کیلوگرم (K200)، 3.5 کیلوگرم (K125)، 6 کیلوگرم (K160) |
دی الکتریک و مخازن
| حجم کل مخزن آب | 450 لیتر |
|---|---|
| سیستم فیلتراسیون | 10 عدد |
| سیستم سختی‌گیر آب | 1 عدد مخزن رزین 20 لیتر |
| کنترل فشار (فلاشینگ) | 4 سطح فشار |
| فشار پاشش نازل‌های بالا و پایین | قابل تنظیم روی فشارهای ۰ تا ۱۲ بار، قابل تنظیم روی فشارهای 2، 4، 8 و 13 بار |
| نوع مایع واسط | آب مقطر دی‌انیزه (Deionized water) |
سیستم خنک کاری
| توان سرمایشی مورد نیاز سیستم خنک‌کننده | 6kW |
|---|---|
| روش اول خنک‌کاری | external cooler |
| روش دوم خنک‌کاری | water/water heat exchanger |
مشخصات برق ورودی و ژنراتور
| نوع ژنراتور | ۲ کاناله ISOPULSE |
|---|---|
| مشخصات مانیتور (نمایشگر) | LCD 10.4 اینچ |
| رابط کاربری و انتخاب داده‌ها | کیبورد |
| زبان‌های پیش‌فرض سیستم | آلمانی، اسپانیایی، انگلیسی، ایتالیایی، ژاپنی، فرانسوی |
| ظرفیت حافظه کاربر | 450 کیلوبایت |
| سیستم عامل دستگاه | DNC2 |
| ولتاژ ورودی سه فاز | 400 V |
| فرکانس شبکه برق | 50 یا 60Hz |
| ضریب توان (کوسینوس فی) | 0.8 |
| مجموعه توان مصرفی | 10KVA |
| نوسانات مجاز ولتاژ ورودی | ±10 % |
| حد مجاز میکرو-قطعی‌های جریان برق | 4 ms |
| ظرفیت نگهداری و ذخیره‌سازی اطلاعات | 1000 فایل |
| درایوهای ذخیره‌سازی اطلاعات | درایو فلاپی ۳.۵ اینچ / فایل دستی |
تغذیه هوا
| فشار هوای ورودی | 6 تا 7 بار |
|---|---|
| حداقل دبی هوای عبوری | 1L/min |
شرایط محیطی مجاز کارگاه
| دمای بهینه برای بالاترین دقت ماشین‌کاری | 20±1 ∘C |
|---|---|
| محدوده دمای مجاز برای کارکرد تجهیزات | 15 تا 30 درجه سانتی‌گراد |
| حداکثر آلودگی صوتی دستگاه | 76Db (A) |
| مدت زمان پایدارسازی حرارتی دستگاه | ۳ ساعت |
| سطح حفاظت تابلو برق و تجهیزات الکتریکی | IP43 |

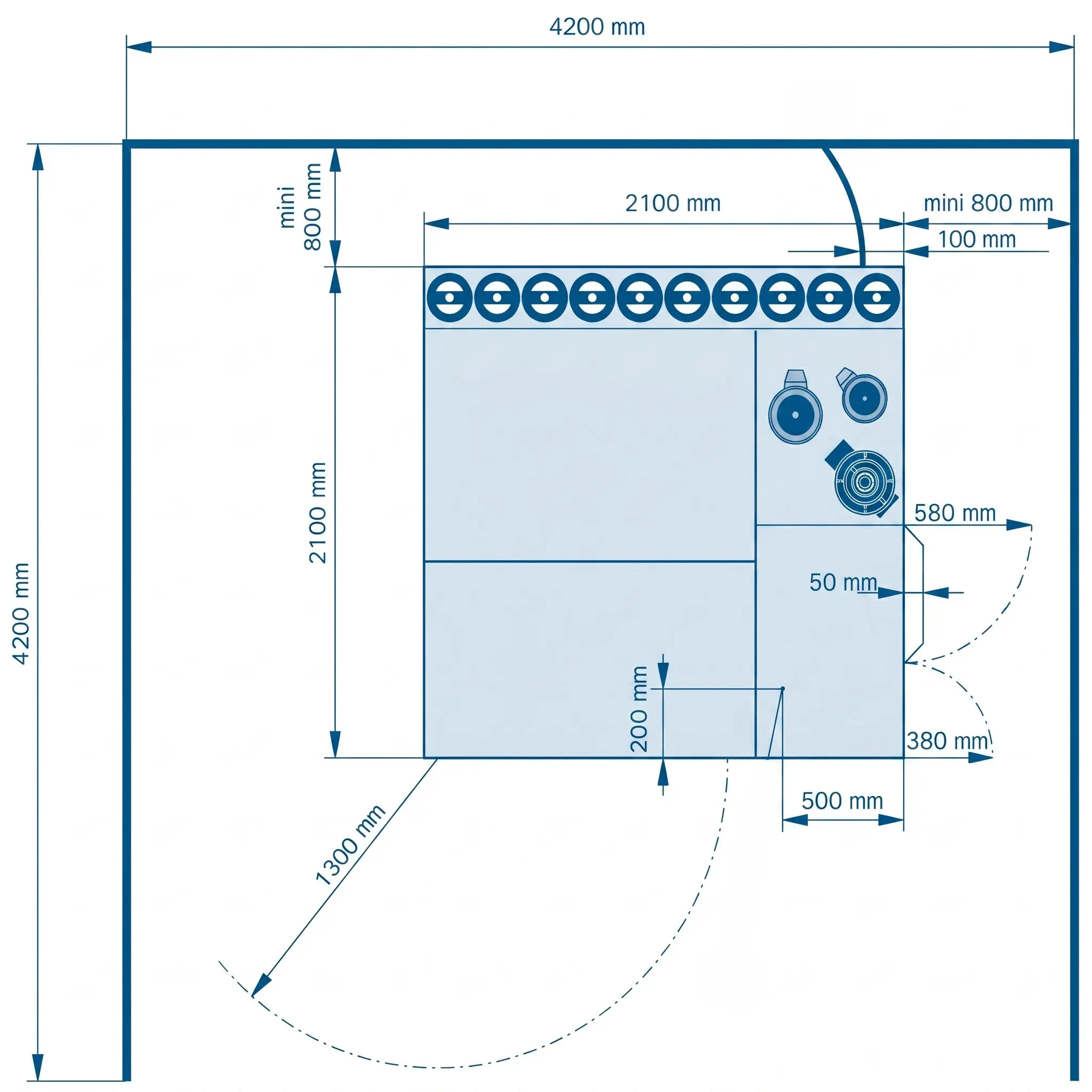

مشخصات ابعادی ماشین
